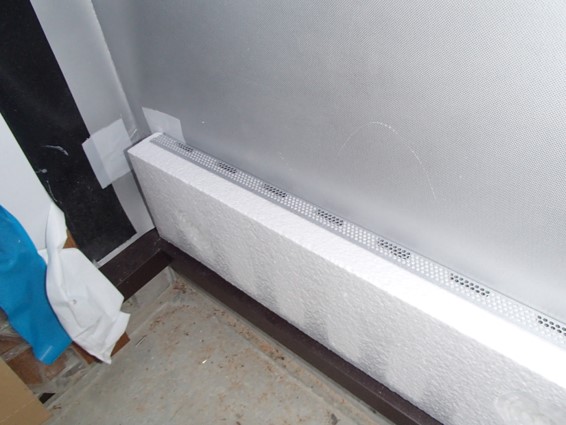

EPSスターター施工後状況。
土台水切り上より施工。
水切りとのクリアランスは
9㎜～12㎜程度
※防虫網を通気部分に取り付ける。

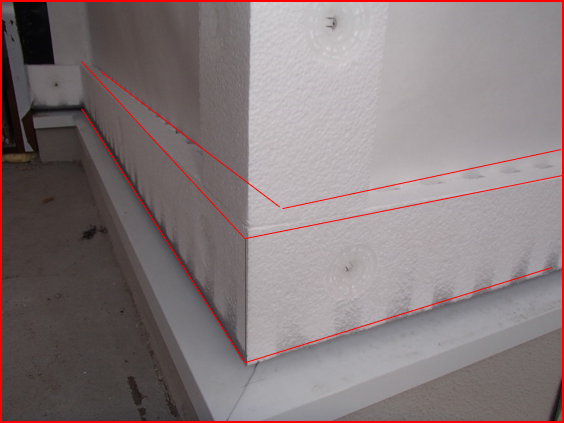

EPSスターター出隅状況。
出隅部のEPSスターターは
基本トメ加工とし専用ワッシャー
SUSビスにて施工する

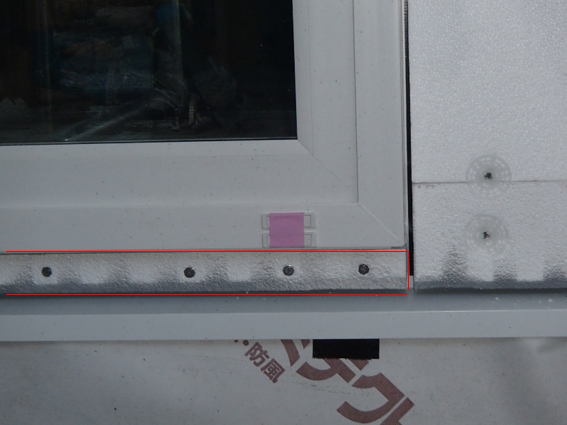

〇掃出し部
EPSスターターは
サッシ竪枠両ライン直下より
シールポケット10ｍｍを空け、
支給SUSワッシャーM6×13×1.0を
専用ビスにて固定する

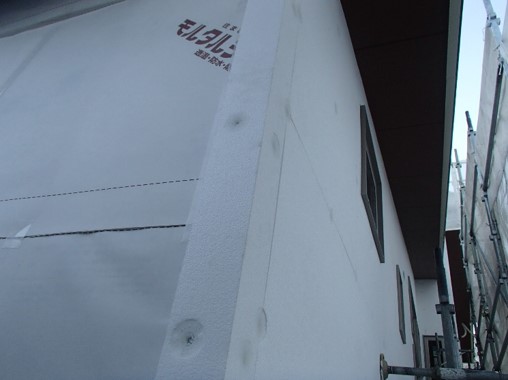

出隅部材施工後状況。
スターター取付後、出隅部材
の取付をおこなう。
EPSは、軒天、サッシ、板金
などの取り合い部分には、
シーリングの施工を行うため
必ず10㎜のクリアランスを
設けること。
EPS施工状況
ステンレスビス75㎜及び
専用ワッシャーにて施工。
縦＠500横＠455
EPSのジョイントは、ずらすこと。

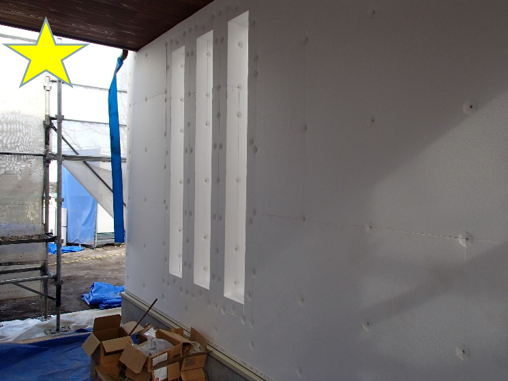

EPS施工後状況
横SUSビスのピッチ＝455ｍｍ
縦SUSビスのピッチ＝500ｍｍ

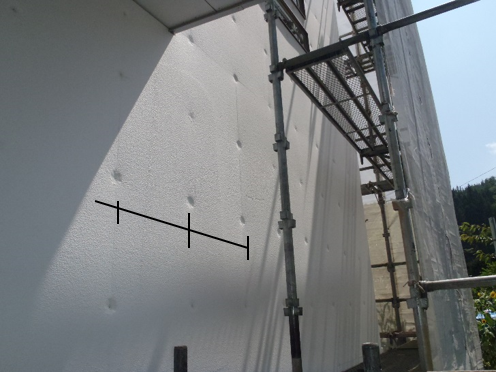

EPS施工後状況
SUSビスのピッチ＝455ｍｍ
EPS施工後状況

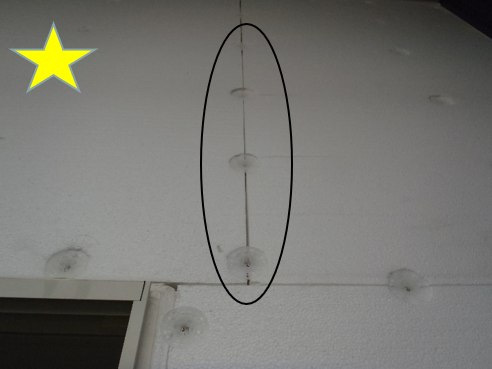

不良施工箇所
隙間にウレタンを充填すること。

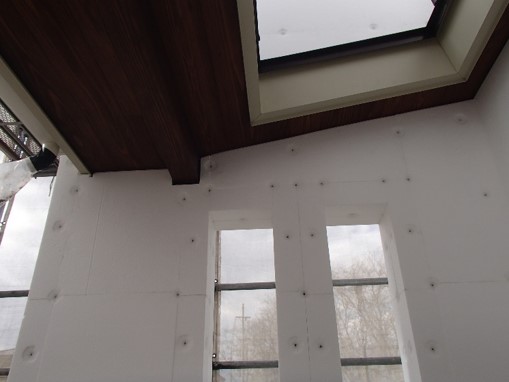

R下がり壁の施工。
EPS部材の施工状況。
中央部分で、調整。
