貫通部は基本内側は簡易ウレタンにて
断熱と共に気密をとる。
外部はコーキングにて施工し
雨水の浸入を防ぐと共に気密をとる。

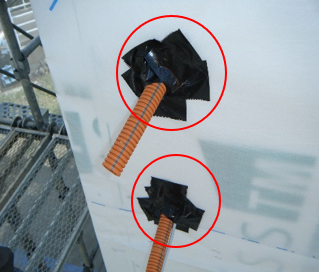

防水シート施工後は、防水テープにて
固定すると共に雨水の浸入を防ぐように
施工する（雨水の浸入及び、気密検
査時に気密が取れなくなります。）
貫通部の小口もテープ留めとする。※赤丸は防水部材を示す
（駄目な例） (いい例)

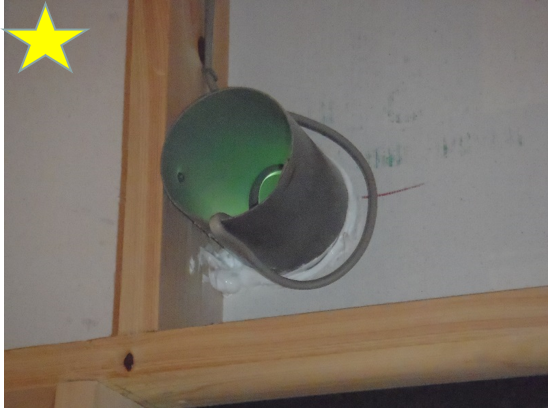

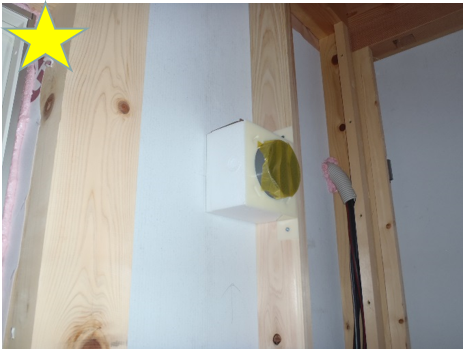

電気工事にて24H換気、浴槽換気
ｷｯﾁﾝ換気他の外部への貫通部（ｽﾘｰﾌﾞ）
施工後室内部ｽﾘｰﾌﾞ周り
ｼｰﾘﾝｸﾞ施工
※外側に向けて少し勾配をとること。
（約５度の勾配）

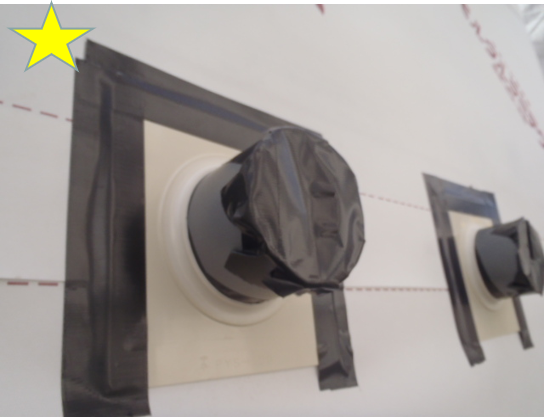

外部スリーブ周り
（未来工業）パイプ雨シートPYS-100
モルタルラミネイト施工後、取り付け
横⇒上の順で気密テープを貼る
工事途中の雨水の浸入を防ぐ為と、
気密検査時に気密をとるためにテープ貼りのこと。
パイプ用防雨シート下場は気密テープは貼らない
（万が一雨水などが進入した場合に、
排水することが出来るように。）
