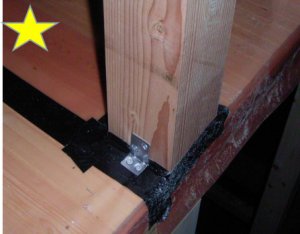

〇ミニビルトコーナー

指示か所に施工

仕様ビスＹＡ-Ｓ45（シルバー）

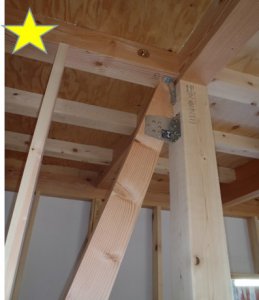

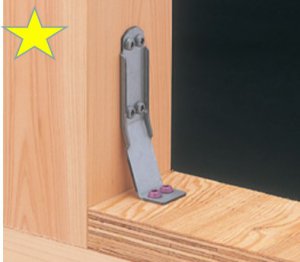

〇シナーコーナー

専用角ビットビス

ＴＢＡ-65Ｄ　（使用本数4本）

ＴＢＡ-120Ｄ（使用本数2本）（ビス頭は紫）

指示か所に施工

120㎜のビスを横架材側に2本

65㎜のビスを柱側に4本

土台部に合板が無い場合は合板敷き後

同上ビス止め

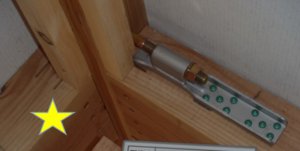

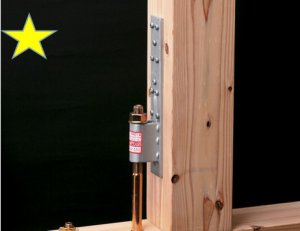

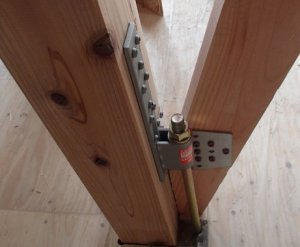

〇ビス止めホールダウンＵ

Ｕ25/ビスＴＢＡ-65Ｄ×10本

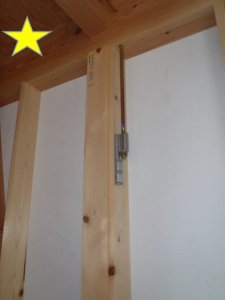

〇ビス止めホールダウンＵ

Ｕ35/ビスＴＢＡ-65Ｄ×15本

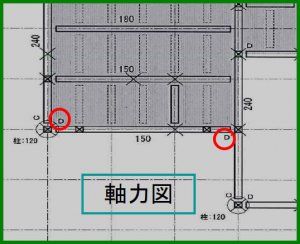

〇通し柱(D表記)

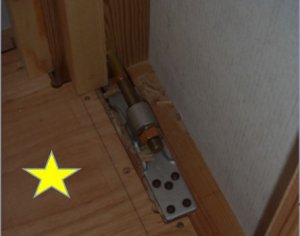

Ｄ表記【通し柱】についてはホールダウン金物横使いとする事。

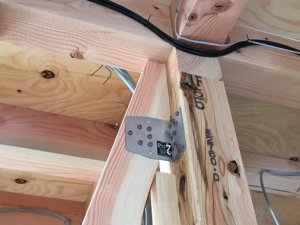

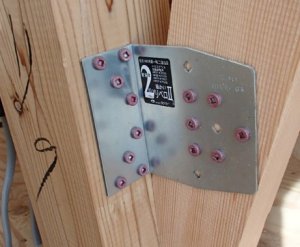

〇2倍筋交い（リベロⅡ）

スジカイ部に使用

使用ビス:専用角ビットビス　ＴＢＡ-45×14本

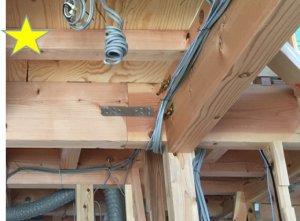

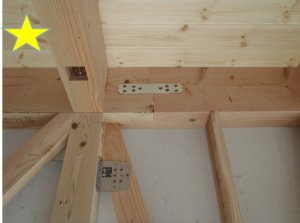

〇オメガ短冊スリム10

桁の継ぎ手部（全箇所）

使用ビス:ＴＢＡ-45（ピンク）×１０

火打ち、梁などの羽子板、引き寄せボルトの締め忘れの無いように

躯体検査までに確認を行うこと。

又、天井からの抜け釘のチェックも行うこと。
