〇鉄筋カット後補強筋施工

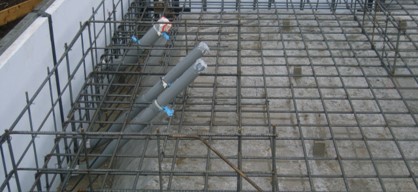

・配管は、配管ホルダーを使用すること。
※ホルダー取付の為のＤ10鉄筋は設備業者さんの材工とする。

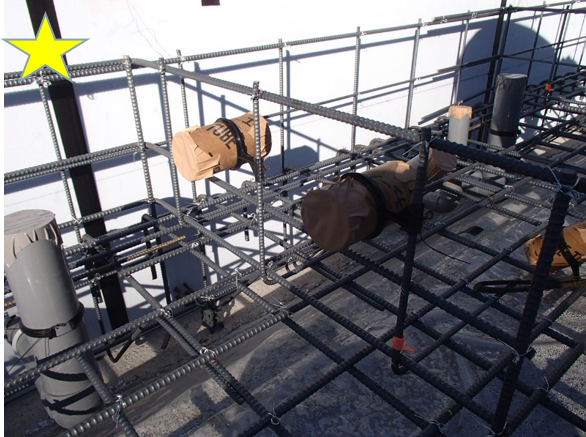

〇塩ビ管、サヤ管のグラツキ防止で

塩ビ管、サヤ管を直接支持したい場合や

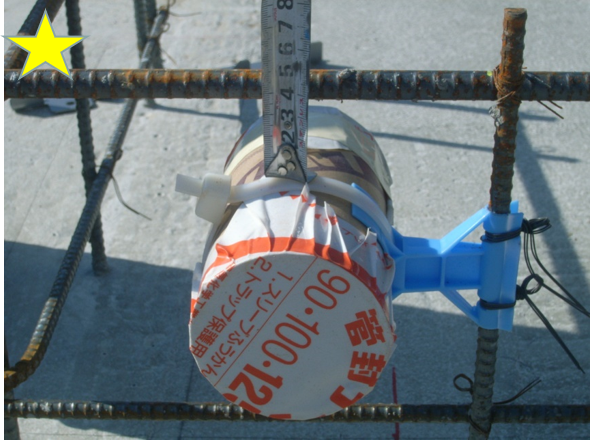

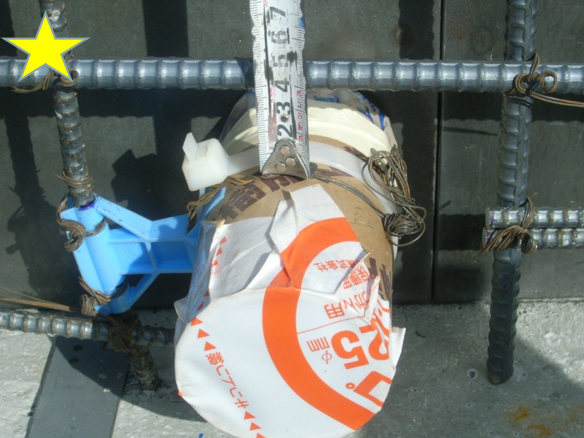

ホルダーの固定用の支持部材は

メッキ製の全ネジを使用する事。

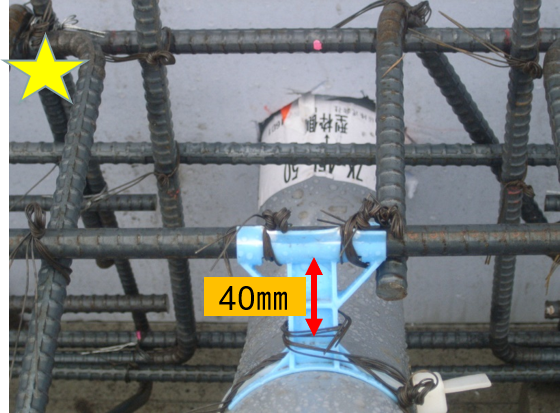

〇立ち上がり部分のスリーブ

※必ずスリーブホルダーを
使用して、40㎜の被り厚を
確保すること

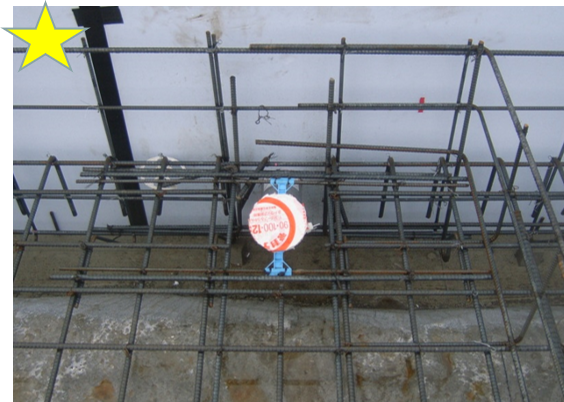

サヤ管工法の場合、スラブ部分で被り60㎜確保しようと
する場合は、合計3本のスラブ筋を
カットする必要があります。

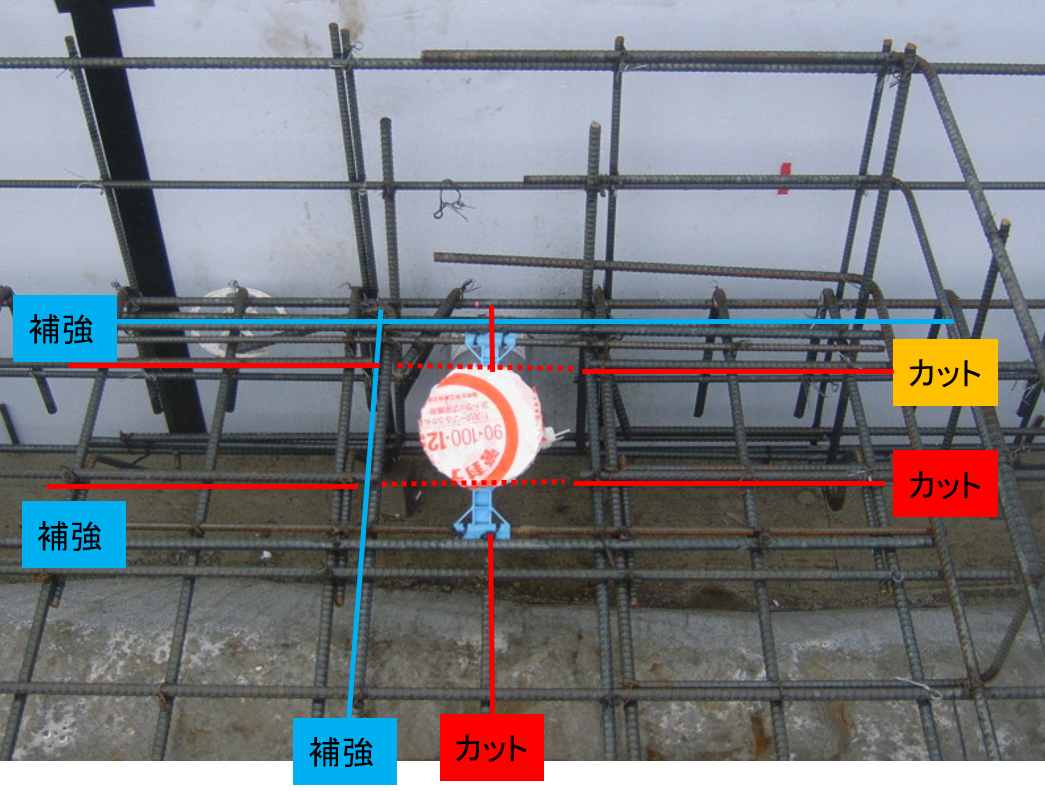

【上記は施工例】
赤＝カット（D-13 合計3本）
青＝補強筋（D-13 直2本 L2本）
カットした部分の「開口補強筋」は不要ですが、
カットした鉄筋の分の補強筋は必須です。
