〇気密スペーサー

気密スペーサー　外周部：ジョイント

《使用部材》

外部：ＳＫ1010

内部：ＳＫＨ100

※外部用を内部に使用可

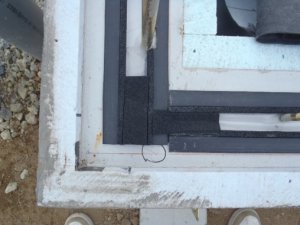

気密スペーサー　外周部：ジョイントを入れる

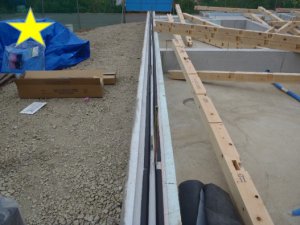

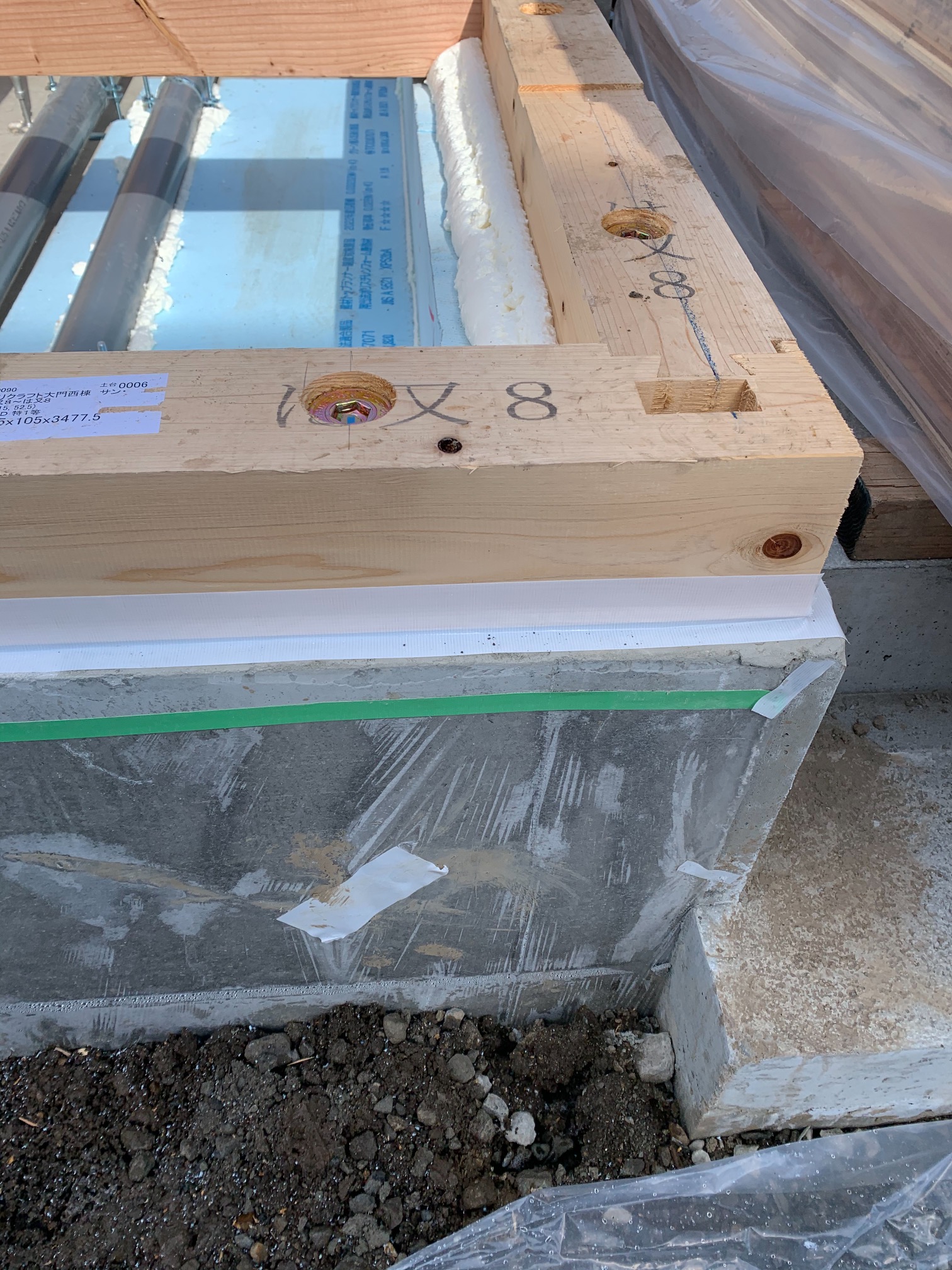

外周部の気密スペーサー施工状況









〇土台敷き

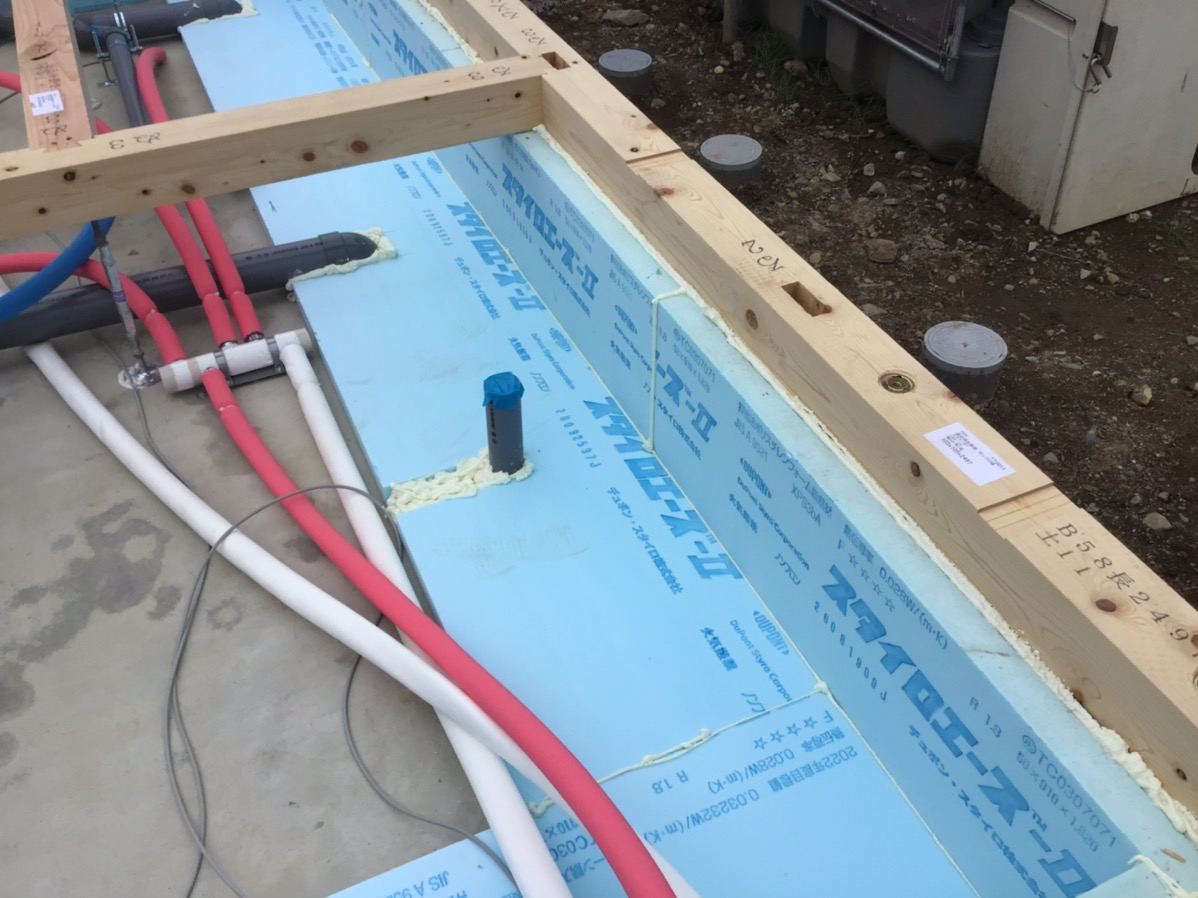

土台との隙間に発砲ウレタンで充填する。

また、設備配管周り、スタイロエース継ぎ目も同様に充填する。

充填の際は基礎断熱より上に発砲するように

気密テープを土台～外部基礎天端まで

貼り込むと雨仕舞の面と気密確保が両立します。



〇束

土台・根太敷き込み

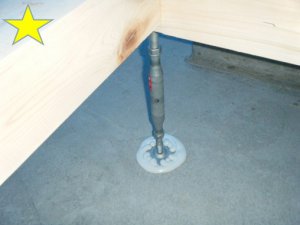

鋼製束ピッチは910ｍｍ

暖房機用の補強箇所は基礎から300ｍｍ程度に

根太及び鋼製束を施工



〇敷き込み

補強箇所は監督の指示に従い施工する



〇床合板

床合板は要所を仮止めにしておくこと。

※建て方後、床下の湿気を逃す為

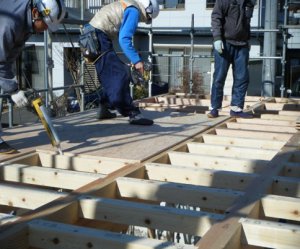

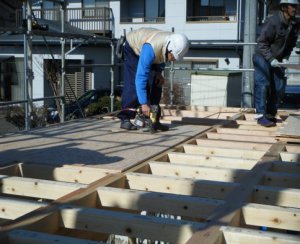

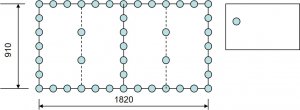

１Ｆ２Ｆ床ベニヤ合板貼り

Ｎ75＠150　（外周部、中央部）

根太にはウレタンボンドを塗布すること。



〇は釘を示す

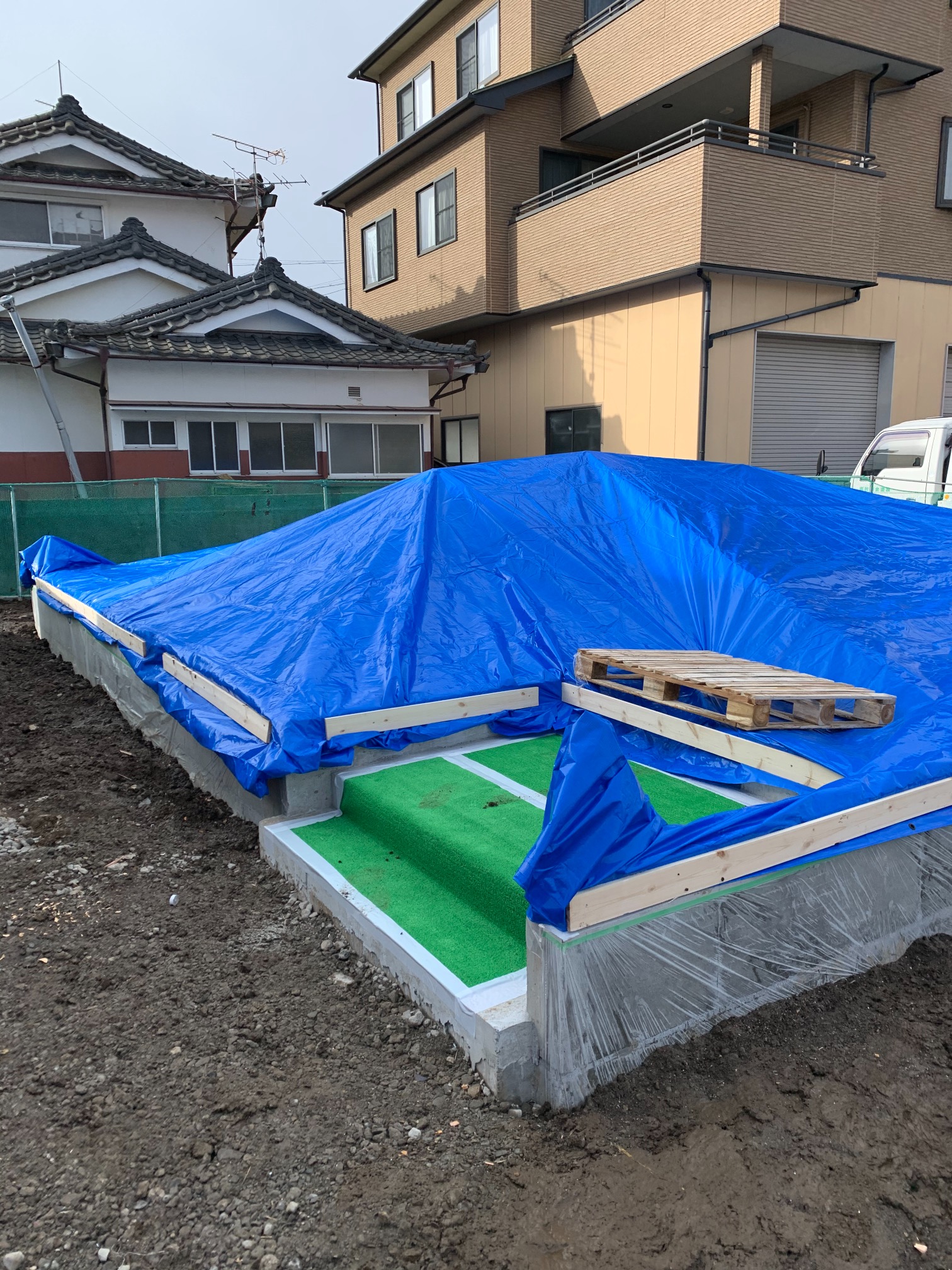

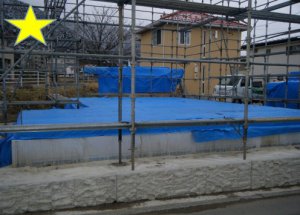

〇養生

床合板敷き込み完了後は

床面を清掃し、建て方やその後の工事中の汚れを

防ぐ為に、ブルーシート等で養生する。



貫などを土台側面にビスどめすることで、ブルーシートを強く止めることができる。
